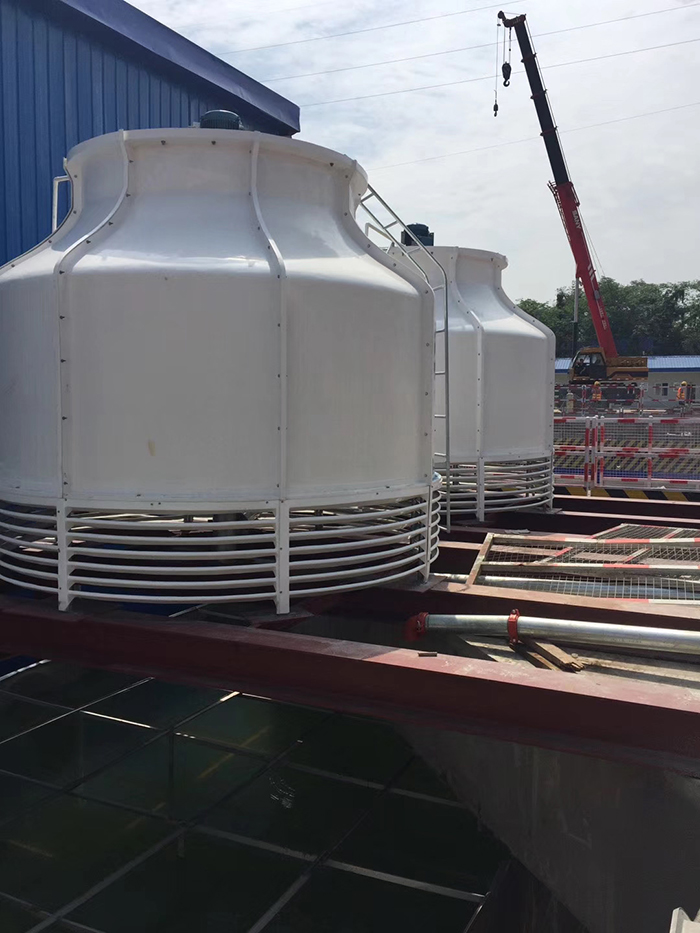

冷却塔组成
（1）淋水填料
将需要冷却的水（热水）多次溅洒成水滴或形成水膜，以增加水和空气的接触面积和时间，促进水和空气的热交换。水的冷却过程主要在淋水填料中进行。
（2）配水系统
将热水均匀分布到整个淋水填料上，热水分布均匀与否，对冷却效果影响很大。如水量分配不均匀，不仅直接降低冷却效果，也会造成部分冷却水滴飞溅而飘逸到塔外。
（3）通风设备
在机械通风冷却塔中利用通风机产生预计的空气流量，以保证要求的冷却效果。
（4）空气分配装置
利用进风口、百叶窗和导风板等装置，引导空气均匀分布于冷却塔整个截面上。
（5）通风筒
通风筒的作用是创造良好的空气动力条件，减少通风阻力，并将排出冷却塔的湿热空气送往高空减少湿热空气回流。
机械通风冷却塔的通风筒又称风筒。风筒式自然通风冷却塔的通风筒起通风和将湿热空气送往高空的作用。
（6）除水器
将排出湿热空气中所携带的水滴与空气分离，减少逸出水量损失和对周围环境的影响。
（7）塔体
冷却塔的外部围护结构，机械通风冷却塔和风筒式自然通风冷却塔的塔体是封闭的，起到支撑、维护和组织合适气流的功能；开放式冷却塔的塔体沿塔高做成开敞的，以便自然风进入塔体。
（8）集水池
设于冷却塔下部，汇集淋水填料落下的冷却水，有时集水池还具有一定的储备容积，起调节流量作用。
（9）输水系统
进水管将热水送到配水系统，进水管上设置阀门，以调节冷却塔的进水量，出水管将冷却后的水送往用水设备或循环水泵。在集水池还装设补充水管、排污管、溢流管、放空管等，必要时还可在多台冷却塔之间设连通管。
（10）其他设施
包括检修门、检修梯、走道、照明、电气控制、避雷装置以及必要时设置的飞行障碍标志等，有时为了测试需要还设置冷却塔测试部件。
上述各种部件的不同组合，构成各种形式和用途的冷却塔：开放点滴式冷却塔、风筒式自然通风冷却塔、抽风（或鼓风）逆流式冷却塔、抽风横流式冷却塔等。
|
